OPACITATEA SI SATURATIA CULORII LA CERNELURILOR SERIGRAFICE SI TAMPOGRAFICE - partea 2


SPATIILE REALE DE CULOARE ALE CERNELURILOR SERIGRAFICE SI TAMPOGRAFICE

Prin teste si masuratori de laborator, spatiul colorimetric al cernelurilor semi-transparente C-MIX 2000 si al cernelurilor opace din seria standard din portofoliul Coates Screen Wiederhold a fost determinat prin evaluarea stralucirii (L*) si a valorii cromatice(C*).

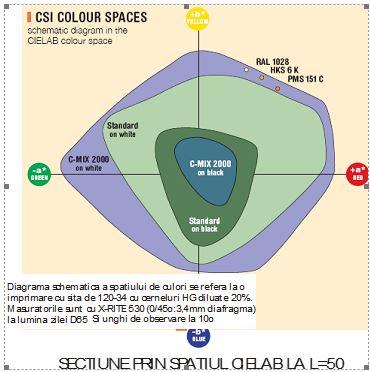

Figura alaturata reprezinta o sectiune a spatiului CIELAB la o stralucire de L*=50. Spatiile  de culoare din zonele exterioare reprezinta masuratori ale imprimarilor cu diferite culori C-MIX 2000 si Standard pe substrat alb, cele din interior arata masuratori ale acelorasi culori imprimate pe substrat negru. Imprimate pe alb, culorile C-MIX 2000 au un grad mai mare de saturatie (C*) decat culorile standard, fiind posibila realizarea unor nuante stralucitoare ca de ex. PMS 151C, HKS 6K sau RAL1028. Pe negru, valorile de saturatie sunt considerabil reduse, masuratorile situandu-se in vecinatatea punctului “acromatic”, deci cu o componenta de alb si negru semnificativa.

Urmatoarele masuratori ale unor culori individuale si mostre, explica ce se imtampla:

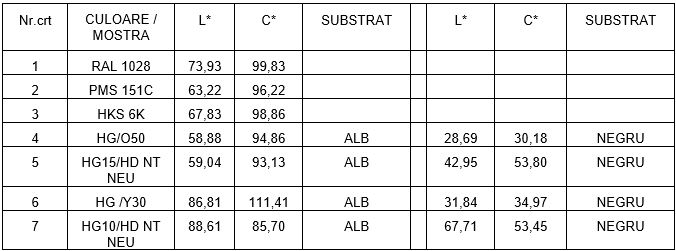

VALORI   L* , C* MASURATE CU spectrocolorimetru X-RITE 530 DESCHIDERE 3,4MM, NLD65/10O


Codurile RAL, PANTONE, HKS contin in componenta spectrala oranje si galben iar pentru realizarea fizica a amestecurilor corespunzatoare sunt necesare cernelurile masurate la poz. 4-7

Se vede ca diferenta de stralucire intre imprimarea pe alb si cea pe negru este cu atat mai mare cu cat cerneala este mai transparenta : la HG/O50 de ex diferenta de stralucire este mai mare decat la HG15/HD. Acelasi lucru este valabil pentru variatia culorii.

Nu orice culoare poate fi obtinuta prin serigrafie sau tampografiela nivelul de stralucire sau opacitate corespunzator standardului.

Opacitatea mare reduce stralucirea si invers

Solutii posibile sunt dubla imprimare, preimprimarea cu alb sau imprimarea cu o sita groasa. Oricum in multe cazuri, se alege o solutie de compromis.

Stralucirea culorii poate fi ajustata. Cernelurile semitransparente C MIX 2000 sunt cele mai adecvate pentru obtinerea unor culori stralucitoare pe substrat alb.

Pentru imprimarea pe negru se utilizeaza adaosuri de alb care maresc opacitatea. O alta posibilitate este utilizarea culorilor  standard mai opace sau a celor foarte opace din seria  HD ( high density)


 EFECTUL  ADAOSULUI  DE ALB SI TRANSPARENT

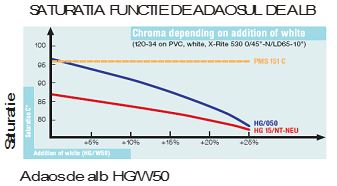

Graficele arata influenta adaugarii de alb si respectiv de baza transparenta asupra saturatiei (stralucirii culorii) in cazul unui amestec Pantone PMS151C si a cernelurilor HG/O50 din seria CMIX 2000 (transparenta) si HG15/ NT din seria standard opaca.



Amestecul de cerneala serigrafica PMS151C contine 9,3% alb in compozitie; adaosul suplimentar de alb pana la 20% nu influenteaza prea mult saturatia.

In schimb la cele doua cerneluri HG/O50 si HG 15/NT scaderea saturatiei este vizibila pe masura adaugarii de alb. Chiar si asa variatia de saturatie este mai mica la HG 15/NT care pleaca de la o valoare initiala mai redusa avand la baza un pigment cu capacitate mare de dispersie a luminii.

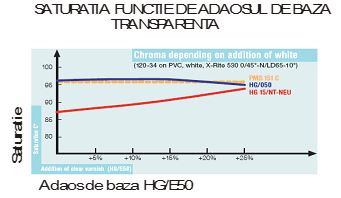

La adaosul de baza transparenta, amestecul PMS151C este putin influentat, la fel si cerneala transparenta HG/O50. In schimb cerneala opaca HG15/NT devine din ce in ce mai saturata pe masura ce creste proportia de baza, la dispersia data de propriul pigment adaugandu-se cea a substratului alb din ce in ce mai vizibil.

Scopul colorimetriei este acela de a inlocui impresiile vizuale date de mostrele de culoare cu date matematice bazate pe masuratori.

Valorile L*, a* si b* corespunzand  luminozitatii si componentelor cromatice rosu-verde, galben-albastru ale spatiului CIELAB,  sunt singurele adecvate pentru aceasta matematizare.







Dar acestea trei, fara alte informatii aditionale, nu sunt suficiente pentru a defini o culoare. L*, a* si b* depind de geometria masuratorii utilizate, de observatorul standard, de deschiderea diafragmei masuratorii, etc.

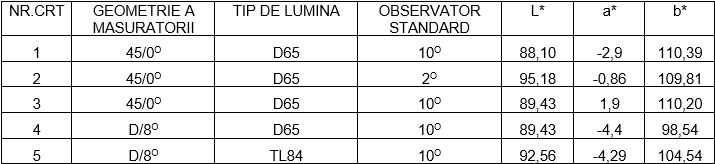

Pentru exemplificare, se prezinta in continuare valorile L*, a* si b* ale cernelii Y30 masurata cu diferite reglaje de parametrii. Pentru fiecare masuratoare s-a folosit aceeasi zona a imprimarii.

NOTE :

1- chromatic = colorat in oricare din culorile spectrului

2- acromatic = alb, negru, orice nuanta de gri

3- CIELAB    = cel mai complet spatiu chromatic specificat de Comisia Internationala de Iluminat ( Commission Internationale d’Eclairage). CIELAB descrie toate culorile vizibile de ochiul uman si a fost creat pentru a servi ca model independent de referinta. Cele trei coordinate CIELAB reprezinta stralucirea culorii (L=0 indica negru si L=100 , alb difuz), pozitia culorii intre Rosu/Magenta si Verde (a, la valori positive indica rosu in timp ce la valori negative indica verde) si pozitia culorii intre Galben si Albastru (b, la valori pozitive indica galben in timp ce la valori negative indica albastru)

4- sistem de cerneala = ansamblul de materiale- rasina de baza, pigmenti, agenti de dispersie, agenti de curgere etc- care formeaza o cerneala serigrafica sau tampografica.

Prelucrare dupa Articolul dlui. Alfred Eichler –

Sef laborator Colorimetrie

SUN CHEMICAL- Coates Screen inks GmbH

SCREEN NEWS 2009
